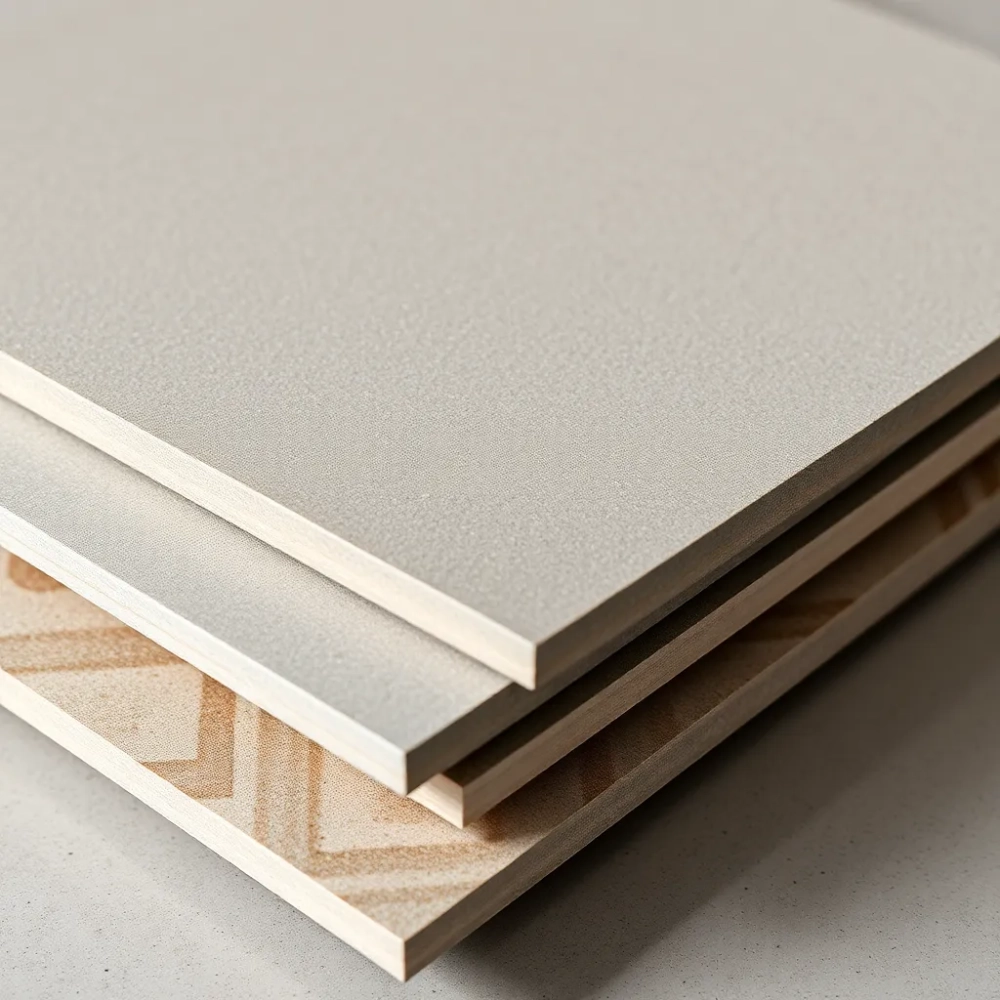

Co oznaczają strzałki na płytkach ceramicznych i dlaczego to ważne

Strzałka na spodzie płytki ceramicznej nie jest przypadkowym nadrukiem ani pozostałością produkcyjną. To precyzyjny wskaźnik kierunku, w jakim producent zaleca ułożenie elementu. Pominięcie tego znaku podczas montażu prowadzi do różnic w odcieniu, nierównych fug i widocznych nierówności na gotowej powierzchni, a w skrajnych przypadkach do strat materiału sięgających 10-15% zakupionej partii. Poniżej znajdziesz pełną mapę oznaczeń, norm i praktycznych reguł, które fachowcy stosują na co dzień.

• Strzałka, kaliber i ton na spodzie płytki ceramicznej
• Mity o strzałkach na płytkach, które kosztują remont
• Jak prawidłowo układać płytki zgodnie ze strzałkami
• Oznaczenia na płytkach obok strzałek: PEI, R, klasa jakości
• Checklista przed montażem

Strzałka, kaliber i ton na spodzie płytki ceramicznej

Strzałka pełni funkcję drogowskazu produkcyjnego. Podczas wypału ceramika kurczy się w sposób zależny od kierunku przesuwu na linii technologicznej, dlatego producent narzuca orientację układania, by zniwelować minimalne odchylenia wymiarowe i kolorystyczne.

Towarzyszy jej oznaczenie kalibru, czyli rzeczywistego wymiaru płytki po kalibrowaniu. Jeśli na spodzie widnieje symbol W, element ma dokładnie wymiar nominalny, a każda inna wartość (np. 598, 600, 602) informuje o rzeczywistej szerokości w milimetrach.

Trzecim kluczowym znakiem jest ton, oznaczany najczęściej literą T i numerem partii. Płytki z różnych tonów mogą różnić się odcieniem nawet o kilka stopni w skali szarości, dlatego norma PN-EN 14411 zaleca mieszanie elementów z co najmniej kilku opakowań tej samej partii.

Przed zakupem sprawdź, czy kaliber i ton są identyczne na wszystkich kartonach. Różnica nawet jednego numeru partii oznacza konieczność oddzielnej kalkulacji zużycia i ryzyko mozaiki barwowej na gotowej posadzce.

Jak czytać symbole na spodzie krok po kroku

Odwróć płytkę i odszukaj stempel naniesiony farbą lub wytłoczony mechanicznie. Składa się z czterech bloków informacji: wymiaru kalibru, partii produkcyjnej, klasy jakości oraz znaku kierunku.

Kierunek odczytujesz w prosty sposób. Grot strzałki wskazuje stronę, w którą powinien biec układ, czyli spojenie krótszego boku kolejnego elementu. Układanie „pod strzałkę" oznacza montaż grotem do wewnątrz pomieszczenia.

Warto zapamiętać, że strzałka nie wyznacza strony licowej. To częsty mit, który prowadzi do odwrócenia płytki i ułożenia jej szkliwem do podłoża, co kończy się kosztownym demontażem.

Strzałka a płytki rektyfikowane

Płytki rektyfikowane mają mechanicznie docinane krawędzie pod kątem prostym, co pozwala na układanie z minimalną fugą (1,5-2 mm). Strzałka na ich spodzie nadal obowiązuje, ponieważ rektyfikacja nie eliminuje mikronierówności powierzchni szkliwa.

W przypadku wielkoformatowych elementów (60×120 cm, 120×280 cm) kierunek strzałki wpływa też na rozkład naprężeń termicznych. Układanie zgodne ze wskazaniem producenta zmniejsza ryzyko wybrzuszenia przy ogrzewaniu podłogowym.

Mity o strzałkach na płytkach, które kosztują remont

Najczęstszy fałsz to przekonanie, że strzałka wskazuje stronę licową. W rzeczywistości grot informuje wyłącznie o orientacji produkcyjnej, a lico zawsze pokrywa warstwa szkliwa o wyższym połysku i twardości (min. 5 w skali Mohsa).

Drugi mit głosi, że strzałki można ignorować przy układaniu w jodełkę. To nieprawda, ponieważ każdy element jodełki składa się z dwóch płytek ułożonych prostopadle, a mieszanie kierunków prowadzi do różnic tonalnych na styku trójkątów.

Trzeci krzywdzący stereotyp mówi o braku znaczenia strzałek przy montażu na ogrzewaniu podłogowym. Wręcz przeciwnie, wahania temperatur od 20°C do 28°C powodują rozszerzalność liniową rzędu 0,6 mm/mb, a zgodny kierunek układania rozkłada te naprężenia równomiernie.

Mit „im droższa płytka, tym strzałka mniej ważna" to prosta droga do reklamacji. Nawet szlachetny gres polerowany z Hiszpanii czy Włoch wymaga przestrzegania oznaczeń, inaczej mikrorysy pojawią się już po pierwszym sezonie grzewczym.

Skąd biorą się te nieporozumienia

Większość mitów rodzi się z forów internetowych, gdzie pojedyncze doświadczenia jednego użytkownika urosły do rangi uniwersalnej reguły. Tymczasem fizyka ceramiki pozostaje niezmienna od dziesięcioleci, a normy EN 14411 i ISO 13006 opisują ją wprost.

Drugim źródłem jest uproszczona instrukcja producenta, która ogranicza się do rysunku strzałki bez słowa wyjaśnienia. Brak kontekstu rodzi domysły, a te bywają kosztowne.

Jak prawidłowo układać płytki zgodnie ze strzałkami

Pierwszym krokiem jest aklimatyzacja materiału w pomieszczeniu docelowym przez minimum 24 godziny. Płytki powinny leżeć na płaskim podłożu w temperaturze 18-22°C, co pozwala im dostosować się do warunków panujących w łazience czy kuchni.

Następnie wyznaczasz oś symetrii pomieszczenia i rysujesz linię pomocniczą. Od niej zaczynasz układanie, pamiętając, że groty wszystkich płytek muszą biec w jednym kierunku, prostopadle lub równolegle do osi.

Klej nakładasz metodą podwójnego smarowania (ang. back-buttering) przy elementach wielkoformatowych. Warstwa na spodzie płytki ma grubość 2-3 mm, a na podłożu 6-10 mm, co daje łączne przyleganie na poziomie 95-100% powierzchni.

Fugę dobierasz zależnie od kalibru. Płytki kalibrowane W tolerują fugę 2 mm, natomiast elementy z kalibrem 598/600/602 wymagają fugi 3-4 mm, by zniwelować różnice wymiarowe.

Przed klejeniem rozłóż suchy rząd (tzw. próba na sucho) z 10-15 płytek. Pozwoli to wychwycić rozbieżności koloru i kalibru bez straty kleju oraz potwierdzić spójność kierunku strzałek.

Najczęstsze błędy wykonawców

• Mieszanie partii z różnych tonów (T1, T2, T3) bez wcześniejszego sprawdzenia w kartonie
• Ignorowanie kalibru i układanie elementów 598 obok 602, co skutkuje schodkowaniem fug
• Klejenie bez aklimatyzacji, szczególnie zimą, gdy płytki wchodzą do ogrzewanego pomieszczenia prosto z transportu
• Użycie zbyt grubego zęba pacy przy kleju, co powoduje nierównomierne osiadanie i pękanie przy obciążeniu
• Brak dylatacji obwodowej (8-10 mm) przy ścianach, co prowadzi do odspajania przy pracy termicznej

Kontrola jakości po ułożeniu

Po 24 godzinach od klejenia sprawdzasz poziom łatą 2-metrową. Dopuszczalna odchyłka wynosi 2 mm na 2 metry długości zgodnie z normą PN-EN 13892. Fugowanie rozpoczynasz dopiero po stwardnieniu kleju, czyli po 24-48 godzinach.

Oznaczenia na płytkach obok strzałek: PEI, R, klasa jakości

Klasa ścieralności PEI (Porcelain Enamel Institute) określa odporność szkliwa na ścieranie. Skala obejmuje pięć poziomów, gdzie PEI I nadaje się do łazienek, a PEI V do przestrzeni publicznych o natężeniu ruchu powyżej 2000 osób dziennie.

Współczynnik antypoślizgowości R przyjmuje wartości od R9 (gładka powierzchnia) do R13 (chropowata struktura). Do łazienki domowej rekomendowane jest R10, do kuchni R11, a na taras zewnętrzny R12 lub R13.

Klasa jakości oznaczana cyframi rzymskimi (I, II, III) informuje o dopuszczalnych defektach. Klasa I to pierwszy gatunek z tolerancją wymiarową ±0,5%, klasa III to towar z drobnymi odchyleniami barwy i kształtu, przeznaczony do mniej eksponowanych stref.

Tabela porównawcza oznaczeń

Kiedy NIE stosować danej klasy

Płytek PEI I nie układaj w przedpokoju ani kuchni, bo po roku stracą połysk i pojawią się matowe ślady od piasku. Gres R13 jest zbyt chropowaty do wnętrz mieszkalnych, ponieważ utrudnia czyszczenie i z czasem zatrzymuje brud w mikrostrukturze.

Kalibru 602 unikaj w łazienkach o powierzchni poniżej 4 m², gdzie nawet minimalna różnica wymiarowa staje się widoczna. Tam lepiej sprawdza się kaliber W lub 600.

Strzałka a ogrzewanie podłogowe

Przy systemach wodnych i elektrycznych temperatura posadzki nie powinna przekraczać 29°C. Strzałka pomaga utrzymać kierunek układania, co zmniejsza ryzyko naprężeń między sąsiednimi rzędami i chroni fugę przed mikropęknięciami.

Dodatkowo warto wybrać płytki o grubości minimum 8 mm i nasiąkliwości poniżej 0,5% (gres). Takie parametry gwarantują szybkie przewodzenie ciepła i brak pęcherzy pod szkliwem.

Koszt błędów montażowych

Demontaż źle ułożonej posadzki o powierzchni 20 m² to wydatek rzędu 2500-4000 PLN. Do tego dochodzi zakup nowych płytek (kolejne 1500-3000 PLN) oraz utrata czasu (3-5 dni roboczych). W skali jednego mieszkania błąd ignorowania strzałek potrafi pochłonąć więcej niż sama robocizna fachowca.

Checklista przed montażem

• Sprawdź kaliber i ton na każdym kartonie (identyczne symbole)
• Zaaklimatyzuj płytki przez 24 godziny w docelowym pomieszczeniu
• Wyznacz oś symetrii i rozłóż suchy rząd
• Potwierdź jednolity kierunek strzałek przed klejeniem
• Użyj kleju klasy C2TE przy gresie wielkoformatowym
• Zachowaj dylatację obwodową 8-10 mm
• Dobierz fugę zgodną z kalibrem (2-4 mm)

Aktualizacja: październik 2025. Dane zgodne z normą PN-EN 14411 oraz wytycznymi Polskiego Związku Pracowników Budowlanych.

Źródła: Polska Norma PN-EN 14411 (Ceramiczne płytki i płyty prasowane na sucho), ISO 13006, PN-EN 13892 (Metody badania materiałów na bazie cementu), portal ITB (Instytut Techniki Budowlanej), publikacje Polskiego Związku Pracowników Budowlanych.
